domingo, 31 de marzo de 2019

Adaptar mando SNES a USB

Hola, para todo aquel jugón amante de los videjuegos "retro" que tenga (como es lógico jajaja) una Raspberry Pi con una distribución (RetroPie, RecalBox...) de emuladores de máquinas y sistemas antiguos, uno de los mejores mandos suele ser el de Super Nintendo:

Pero como la Raspberry (o PC) lo que tienen son puertos USB, no es posible conectarle uno de Super Nintendo original "tal cual". Lo típico para imitarlo, es comprarse uno imitación chino con conexión USB, pero éste tipo de mandos no tiene el mismo tacto que el original...

...y aquí es donde me surge la idea de puestos que son "iguales", tratar de meter un la electrónica del mando moderno (USB) dentro de la carcasa del mando original (incluyendo sus botones, gomas y cruceta) para mejorar el tacto además de darle un aspecto mucho mejor.

Vamos allá:

1) Lo primero como siempre, desmontar:

Mando chino:

Comparación interior mando original (arriba) y chino (abajo):

Circuito mando chino:

Circuito mando original:

2) Ya que los tenemos abiertos, aprovechamos para limpiar los contactos (con algodón impregando en alcohol):

3) Para aprovechar los dos mandos, el circuito original lo meteremos en la carcasa china, pero al de hacerlo, estorban algunas partes internas de plástico, que hay que cortar y modificar:

Presentación del circuito chino dentro del mando original:

3) Se cierra la carcasa y listo:

4) Mejora: en el punto anterior ya es completamente funcional, pero al ser el circuito chino más pequeño, "baila" un poco dentro y no llegan bien los botones (hay que apretar mucho). Una posible solución es rellenar el interior con algo consistente pero blando a la vez, que ofrezca resistencia y de solidez, un trozo de espuma de protección de embalajes sirve:

¡Y A JUGARRRRRR!

Gracias al compañero "Daniel-Sam de Puro Vicio" por su idea:

RESUMEN:

- Coste: un mando tipo SNES con conexión USB (6€).

un mando de SNES original a ser posible averiado (0-10€).

- Tiempo empleado: 15 minutos.

Espero que os sirva de ayuda y si os ha gustado, ya sabéis:

Visita mi blog en http://thurderon.blogspot.com
Si te ha gustado, suscríbete, comparte y sígueme en las redes sociales:
Facebook, Twitter, Instagram
Si tienes alguna consulta, sugerencia, etc...escríbeme a:
thurderon@gmail.com

jueves, 28 de marzo de 2019

Aspirador humo de soldador

Hola, cuando llevas un tiempo soldando componentes, te das cuenta de la cantidad de humo que "te tragas" al fundirse el estaño. Vamos a ver un pequeño invento casero, fácil y barato para aliviar un poco esa situación.

Se trata de un mini aspirador de humos:

Para construirlo es muy sencillo y económico, nos hará falta:

- Un ventilador pequeño de PC.
- Una pila de 9V en buen estado.
- Una pila de 9V gastada.
- Un interruptor pequeño.
- Un par de trozos de cable (preferiblemente uno rojo y uno negro).

MANOS A LA OBRA:

1) Lo primero será conseguir un conector adecuado para la pila de 9V. Podemos comprarlo (tiendas de componentes electrónicos) o fabricarnos uno reciclando una pila de 9V ya gastada:

Con un destornillador plano de precisión, se va levantando los bordes de la parte inferior de la pila:

Una vez hecho ésto, se va abriendo por el lateral que está unida:

Y ya la tenemos abierta, curioso cómo está hecha interiormente, ¡lleva 6 pilas pequeñas!

La demontamos entera y podremos aprovechar la chapa exterior como disipador improvisado para otro proyecto y el conector para el caso que nos ocupa.

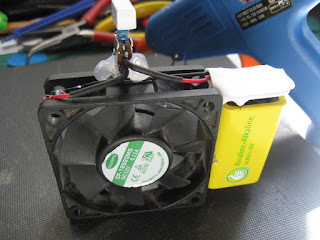

2) Por otro lado, al ventilador que suele tener 3 cables (rojo, negro, amarillo), le cortamos el amarillo (y lo guardamos para otros proyectos) y el rojo y negro los soldamos al interruptor y al conector de pila improvisado (teniendo en cuenta la polaridad + y -) y lo cubrimos con funda termoretráctil:
