Adaptar mando SNES a USB

Hola, para todo aquel jugón amante de los videjuegos "retro" que tenga (como es lógico jajaja) una Raspberry Pi con una distribución (RetroPie, RecalBox...) de emuladores de máquinas y sistemas antiguos, uno de los mejores mandos suele ser el de Super Nintendo:

Pero como la Raspberry (o PC) lo que tienen son puertos USB, no es posible conectarle uno de Super Nintendo original "tal cual". Lo típico para imitarlo, es comprarse uno imitación chino con conexión USB, pero éste tipo de mandos no tiene el mismo tacto que el original...

...y aquí es donde me surge la idea de puestos que son "iguales", tratar de meter un la electrónica del mando moderno (USB) dentro de la carcasa del mando original (incluyendo sus botones, gomas y cruceta) para mejorar el tacto además de darle un aspecto mucho mejor.

Vamos allá:

1) Lo primero como siempre, desmontar:

Mando chino:

Comparación interior mando original (arriba) y chino (abajo):

Circuito mando chino:

Circuito mando original:

2) Ya que los tenemos abiertos, aprovechamos para limpiar los contactos (con algodón impregando en alcohol):

3) Para aprovechar los dos mandos, el circuito original lo meteremos en la carcasa china, pero al de hacerlo, estorban algunas partes internas de plástico, que hay que cortar y modificar:

Presentación del circuito chino dentro del mando original:

3) Se cierra la carcasa y listo:

4) Mejora: en el punto anterior ya es completamente funcional, pero al ser el circuito chino más pequeño, "baila" un poco dentro y no llegan bien los botones (hay que apretar mucho). Una posible solución es rellenar el interior con algo consistente pero blando a la vez, que ofrezca resistencia y de solidez, un trozo de espuma de protección de embalajes sirve:

¡Y A JUGARRRRRR!


Gracias al compañero "Daniel-Sam de Puro Vicio" por su idea:

RESUMEN:

    - Coste: un mando tipo SNES con conexión USB (6€).

                  un mando de SNES original a ser posible averiado (0-10€).

    - Tiempo empleado: 15 minutos.

Espero que os sirva de ayuda y si os ha gustado, ya sabéis:

Visita mi blog en http://thurderon.blogspot.com
Si te ha gustado, suscríbete, comparte y sígueme en las redes sociales:
    Facebook, Twitter, Instagram
Si tienes alguna consulta, sugerencia, etc...escríbeme a:
    thurderon@gmail.com

Cargador de mechero USB

Hola, hoy vamos a ver cómo hacer un cargador de mechero válido para cualquier dispositivo que se pueda alimentar por USB (móviles, tablets, cámaras...) para cuando vayamos en el coche:

Nos harán falta lo siguiente:

Materiales:
- 1 viejo cargador de mechero de un móvil biejo con conector desfasado (Nokia, Samsung...).
- 1 conector USB hembra.
- 3 trocitos de funda termoretráctil (2 de un grosor fino para los cables y 1más gordo para cubrirlo todo).

Herramientas:
- Soldador y estaño.


Vamos allá, lo primero cortar el conector del cargador y pelar los cables y ya puestos, estañarlos. Sólo nos interesan los cables rojo (alimentación +) y negro (alimentación -). Si hay más, hay que cortarlos.

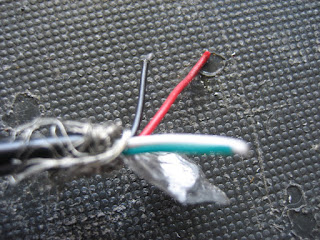

Hacemos lo mismo con el conector USB:

Ahora, a soldar el rojo con el rojo y el negro con el negro (previamente introducir los canutillos de funda termoretráctil):

Colocar las fundas termoretráctiles en su sitio y calentar (con mechero, soldador...):

Y ya lo tenemos, un cargador para el coche USB económico. Seguro que por algún cajón tenéis o bien el cargador de mechero o el conector USB, sino cualquier conocido....

RESUMEN:

    - Coste: 0€

    - Tiempo empleado: 30 minutos.
